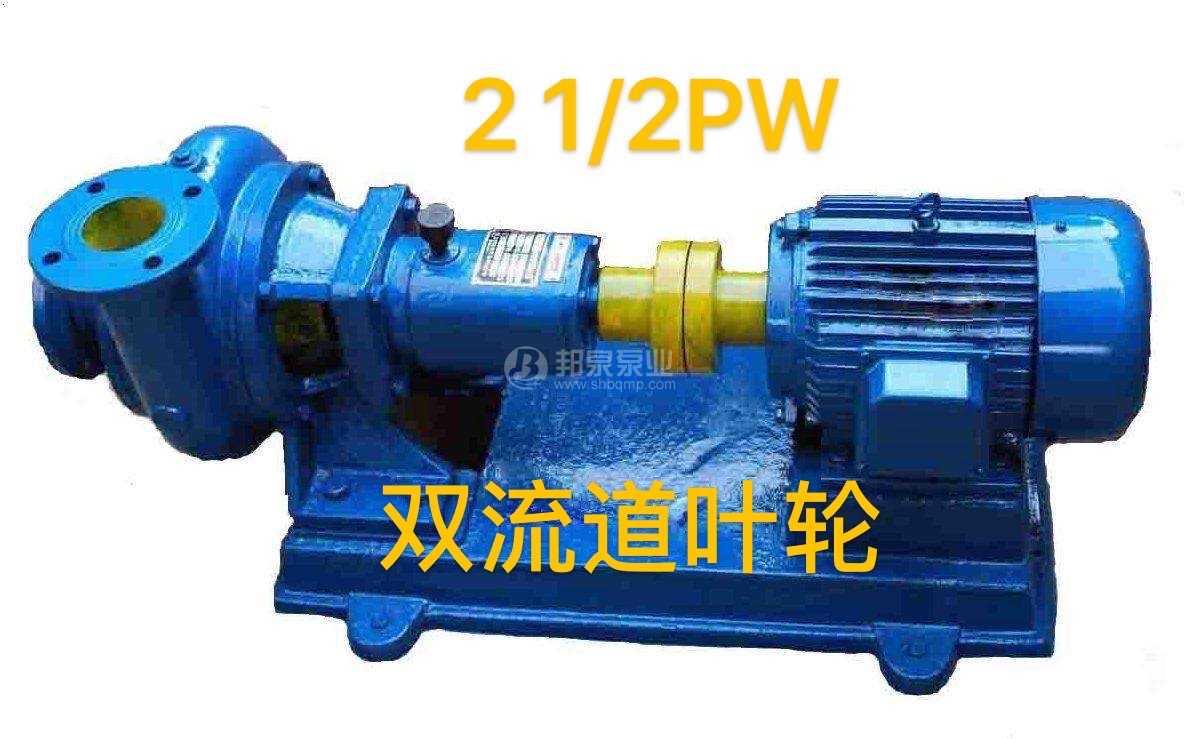

2½PW 2.5PW污水泵 雜質泵



PW型污水泵系單級單吸懸臂式離心泵，用于抽送污濁液體(液體內含有纖維及其它懸浮物體或糞便)。



本型泵主要由:泵蓋(1)，泵體(2)，葉輪(3)，軸(15),軸封體(4),軸承箱(11)及聯軸器部件等組成(見圖1:結構圖)

泵出口垂直向上，也可裝成水平方向，本泵由彈性聯軸器直接傳動，亦可根據需要改用皮帶傳動。

葉輪內僅有兩片曲面葉片，因此流道寬暢，可通過一般性懸濁顆粒。葉輪背面有4片副葉片，以平衡軸向推力，制造時葉輪經過靜平衡試經驗。

泵的旋轉方向從驅動端看為順時針方向。

軸承箱軸承用稀油潤滑、油位高度由油標指示、油位應處于正常油位線。

本泵軸封采用油封圈密封、密封性能好、更換方便。

密封環由鑄鐵制成，固定于泵蓋上，磨損后可用備件更換(2½PW型泵還裝有軸套，用以固定葉輪和保護軸之用)。



  先檢查各另、部件有無存在影響裝配的缺陷，然后將其擦洗干凈后，方可進行裝配。

  1.準備好紙墊、絲堵、管堵并分別將其裝到各相應部件上。

  2、將密封環、軸封盒、油標和油孔蓋、毛氈圈分別裝入泵蓋、軸承體、軸承箱、軸承蓋上。

  3.先將軸承裝入軸兩端，一起裝入軸承箱，然后裝上軸承壓蓋。

  4、依次裝上軸承體、軸承(4PW無)油封圈及墊圈、葉輪、墊片和葉輪螺母并擰緊，然后裝上泵體和泵蓋。

  拆卸與裝配須序相反。



1、安裝:

(1)清除底座油膩及污垢，把底座放在地基上。

(2)用水平儀檢查底座水平，允許用鍥鐵找平。

 (3)用水泥澆灌底座和地腳螺栓孔眼。

(4)水泥干涸后，檢查底座和地腳螺栓是否松動，合適后擰緊螺母，重新檢查水平。

(5)清理底座的支持平面及水泵和電機腳平面，然后把泵與電機裝上底座。

(6)檢查水平與電機中心是否一致，不一致可用薄鐵片調整使其同心(薄鐵片不得多于3片)，聯軸器間應留有2-3mm間隙。測量聯軸器外園上、下、左、右其差值不得超過0.1mm，兩聯軸器端面間隙在圓周上最大與最小間隙差不得超過0.3mm。

2、注意事項:

(1)系進出口水管應設支承，不得以系體作支承；

(2)出口水管路應裝設閘閥；

(3)在系吸入管路進口處應裝設一般性攔污柵、防止較大的石塊等物吸入泵內打壞葉片。



1.起動

(1)檢查軸承箱內是否已加油、油位是否正常油位線。

(2)檢查電機旋轉方向是否與泵的旋轉方向-致。

(3)關閉吐出口閘閥及壓力表旋塞，同時經泵體上部螺孔，向泵的吸水管內灌水。

(4)啟動電機、并打開壓力表旋塞。

(5)待水泵達正常轉速工作、壓力表顯示相應壓力時，打開真空表旋塞并逐漸打開排水

管路上的閘閥到需要為止。

 2、停止

(1)先慢慢關閉出水管路閘閥，然后切斷電源。

(2)若遇冰凍季節，停機后，打開泵體下部的四方螺塞，放空存水，以免凍裂。

(3)若長期不用，則各部件應拆開擦凈，并在滑動面涂上防銹油，妥善保存。

 3、運轉

(1)在泵運轉過程中，必須注意觀察儀表、軸承發熱情況，填料漏水及泵的振動、雜音等情況是否正常，如發現異常應及時處理。

(2)軸承最高溫度不得超過75℃。

(3)軸承油應保持在正常油位線，不能過高或過低，過低應及時加油。

(4)密封環與葉輪的配合間隙，大于以下規定值時應更換新的密封環。

吸水口直徑≤100mm時，直徑方向總間隙≥1.5mm時

吸水口直徑≥100mm時，直徑方向總間隙≥2mm時



PW污水泵性能表
泵型號	流 量Q		揚程	轉速	功率N		效率	允許吸上	葉輪	泵重量
	(m³/h)	(L/s)	H	n	軸功率	電動機功率	η	真空高度	直徑	W
			(m)	(r/min)	（KW)	（KW)	（%）	HS(mm)	D?(mm)	（kg)
2½PW	36	10	11.6	1440	2.1	4	54	7.5	195	65
	60	16.6	9.5		2.5		62	7.2
	72	20	8.5		2.72		61.5	7
泵型號	流 量Q		揚程	轉速	功率N		效率	允許吸上	葉輪	泵重量
	(m³/h)	(L/s)	H	n	軸功率	電動機功率	η	真空高度	直徑	W
			(m)	(r/min)	（KW)	（KW)	（%）	HS(mm)	D?(mm)	（kg)
2½PW	43	12	34	2920	7.8	15	51	6	170	65
	90	25	26		11		58	5
	108	30	24		12.5		56	4.2
泵型號	流 量Q		揚程	轉速	功率N		效率	允許吸上	葉輪	泵重量
	(m³/h)	(L/s)	H	n	軸功率	電動機功率	η	真空高度	直徑	W
			(m)	(r/min)	（KW)	（KW)	（%）	HS(mm)	D?(mm)	（kg)
2½PW	43	12	48.5	2940	11.6	22	49	7	195	65
	90	25	43		17		62	5.5
	108	30	39		19.2		60	4.5
泵型號	流 量Q		揚程	轉速	功率N		效率	允許吸上	葉輪	泵重量
	(m³/h)	(L/s)	H	n	軸功率	電動機功率	η	真空高度	直徑	W
			(m)	(r/min)	（KW)	（KW)	（%）	HS(mm)	D?(mm)	（kg)
4PW	72	20	12	960	4	7.5	59	7	300	125
	100	27.8	11		4.7		64	6.5
	120	33.2	10.5		5.5		62	5.5
泵型號	流 量Q		揚程	轉速	功率N		效率	允許吸上	葉輪	泵重量
	(m³/h)	(L/s)	H	n	軸功率	電動機功率	η	真空高度	直徑	W
			(m)	(r/min)	（KW)	（KW)	（%）	HS(mm)	D?(mm)	（kg)
4PW	108	30	27.5	1460	13.5	30	60	7.8	300	125
	160	44.4	25.5		18		20	7.5
	180	50	24.5		19.5		61.5	7
